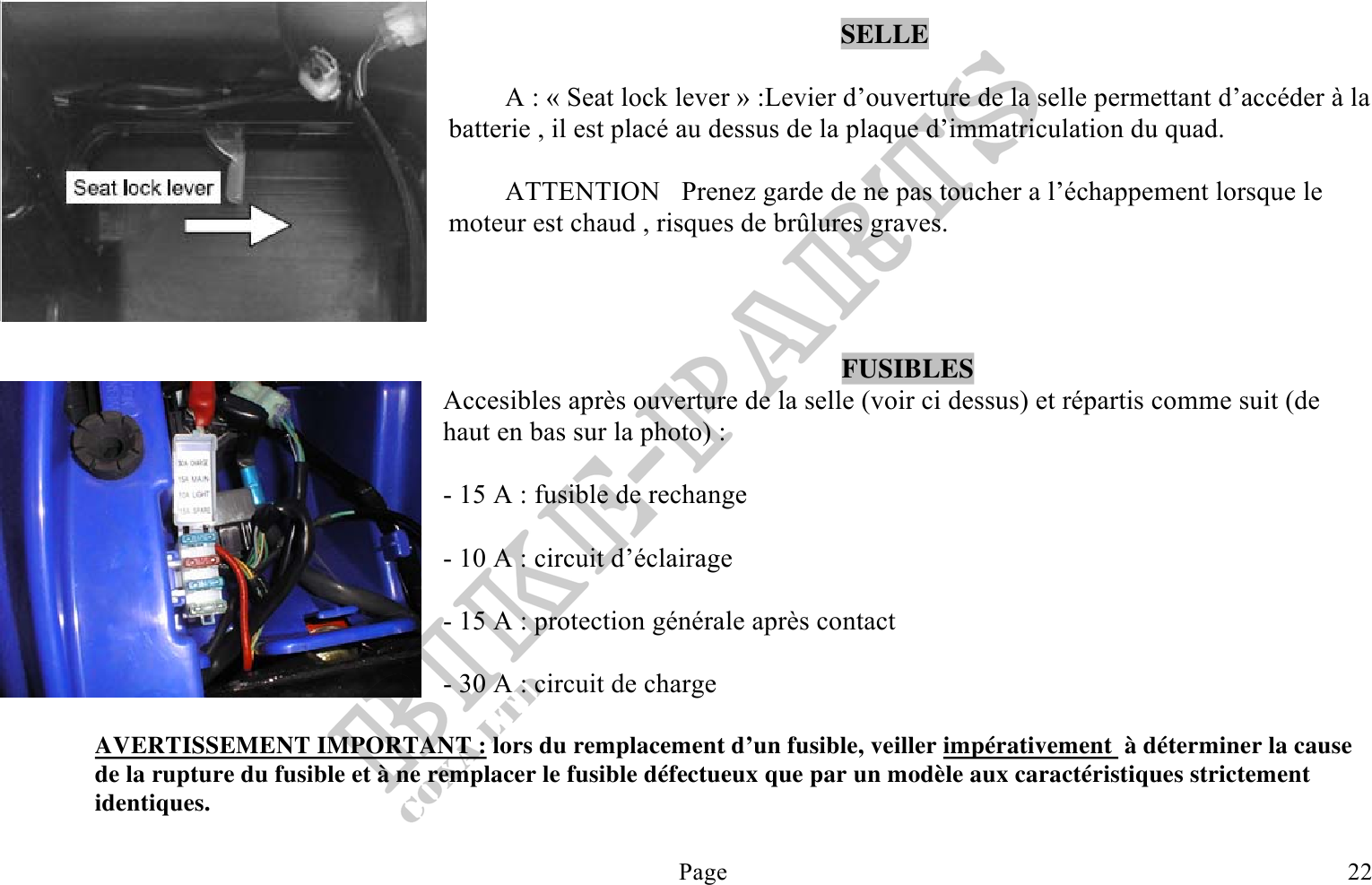

SELLE
A : Seat lock lever :Levier d'ouverture de la selle permettant d'accéder la
batterie , il est placé au dessus de la plaque d'immatriculation du quad.
ATTENTION : Prenez garde de ne pas toucher a l'échappement lorsque le
moteur est chaud , risques de brlures graves.
FUSIBLES
Accesibles aprs ouverture de la selle (voir ci dessus) et répartis comme suit (de
haut en bas sur la photo) :
- 15 A : fusible de rechange
- 10 A : circuit d'éclairage
- 15 A : protection générale aprs contact
- 30 A : circuit de charge
AVERTISSEMENT IMPORTANT : lors du remplacement d'un fusible, veiller impérativement déterminer la cause
de la rupture du fusible et ne remplacer le fusible défectueux que par un modle aux caractéristiques strictement
identiques.
Page 22
