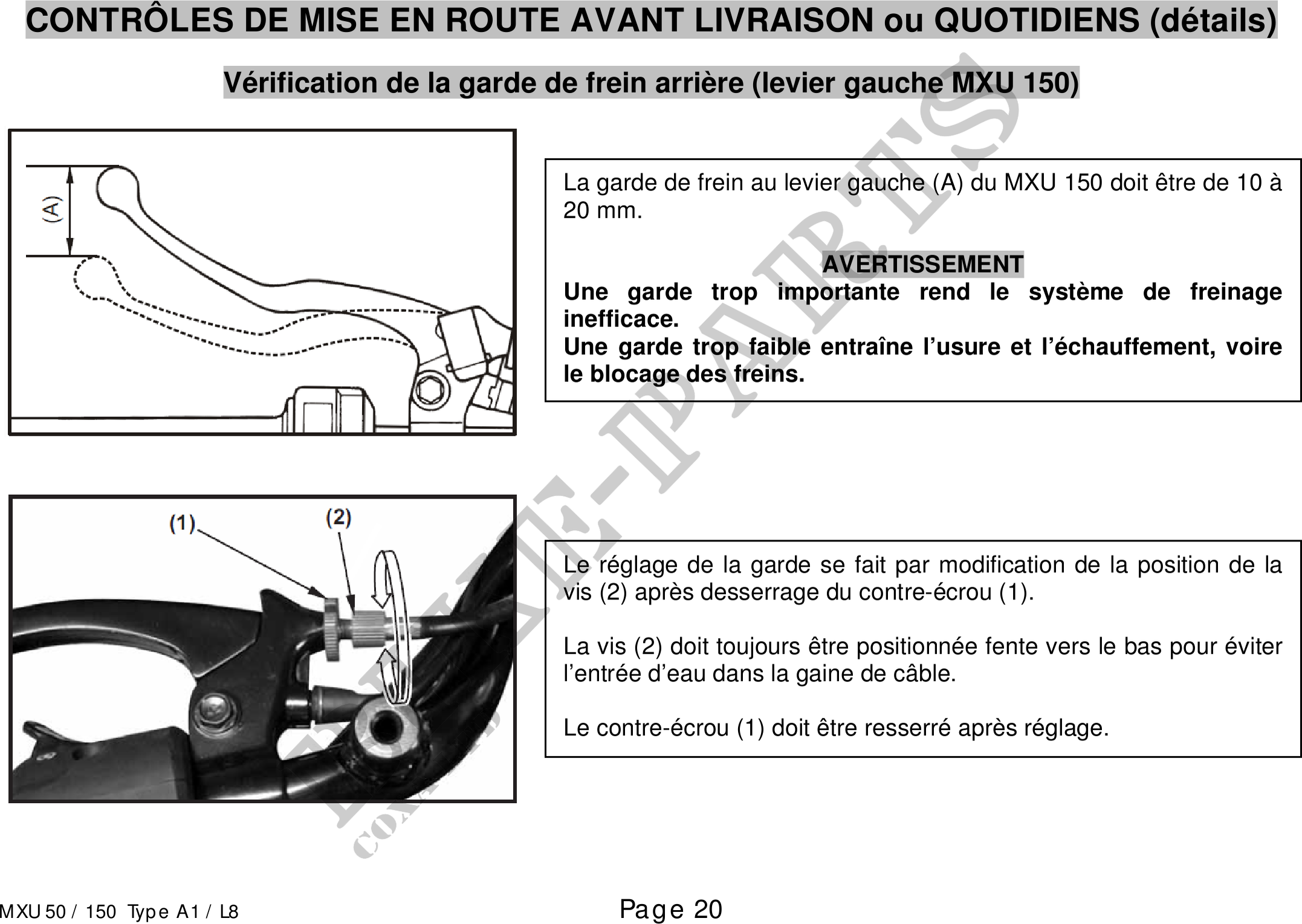

CONTRÔLES DE MISE EN ROUTE AVANT LIVRAISON ou QUOTIDIENS (détails)
Vérification de la garde de frein arrire (levier gauche MXU 150)
La garde de frein au levier gauche (A) du MXU 150 doit tre de 10
20 mm.
AVERTISSEMENT
Une garde trop importante rend le systme de freinage
inefficace.
Une garde trop faible entraîne l'usure et l'échauffement, voire
le blocage des freins.
Le réglage de la garde se fait par modification de la position de la
vis (2) aprs desserrage du contre-écrou (1).
La vis (2) doit toujours tre positionnée fente vers le bas pour éviter
l'entrée d'eau dans la gaine de câble.
Le contre-écrou (1) doit tre resserré aprs réglage.
MXU 50 / 150 Type A1 / L8 Page 20
