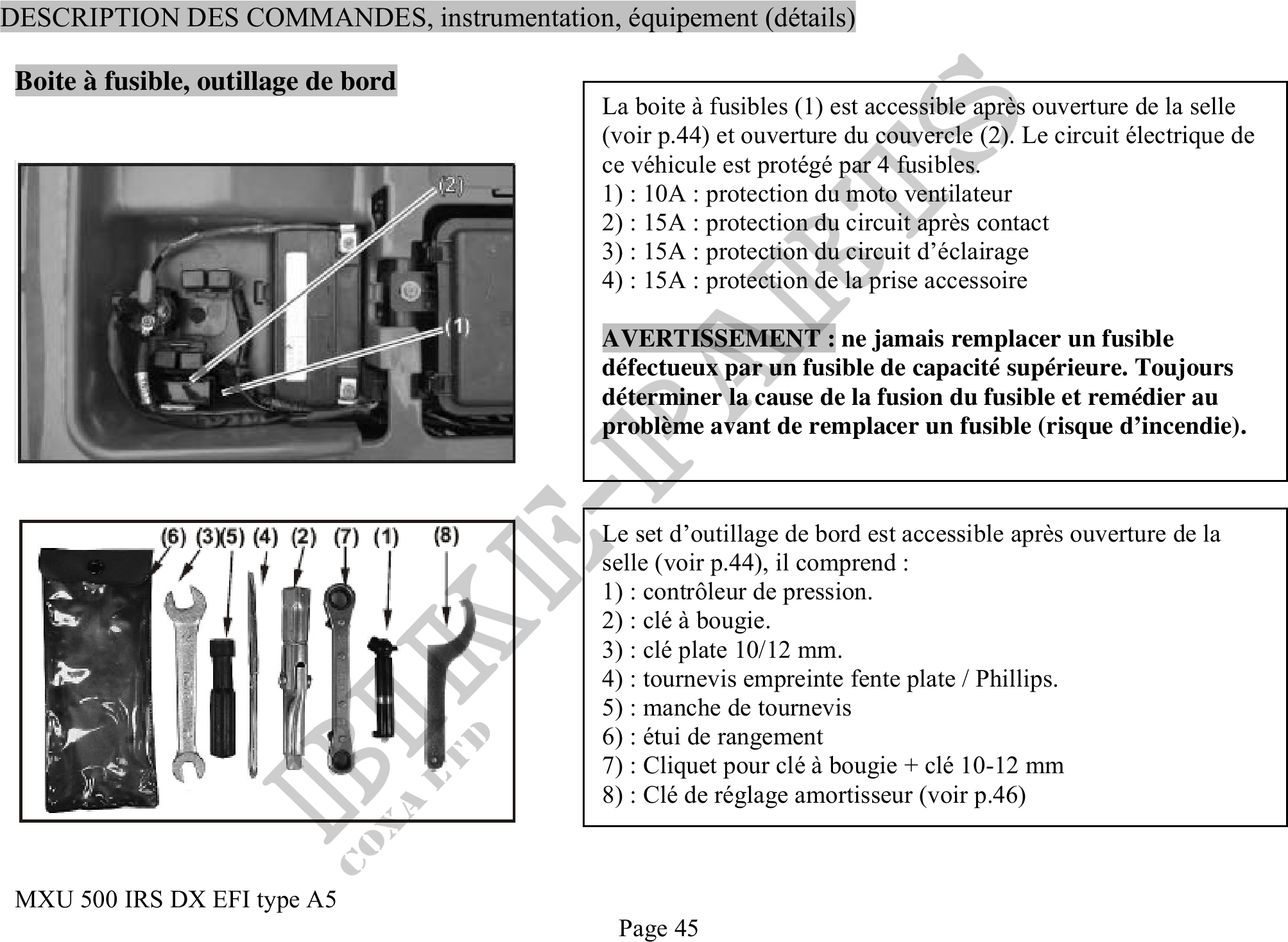

DESCRIPTION DES COMMANDES, instrumentation, équipement (détails)
Boite fusible, outillage de bord
La boite fusibles (1) est accessible aprs ouverture de la selle
(voir p.44) et ouverture du couvercle (2). Le circuit électrique de
ce véhicule est protégé par 4 fusibles.
1) : 10A : protection du moto ventilateur
2) : 15A : protection du circuit aprs contact
3) : 15A : protection du circuit d'éclairage
4) : 15A : protection de la prise accessoire
AVERTISSEMENT : ne jamais remplacer un fusible
défectueux par un fusible de capacité supérieure. Toujours
déterminer la cause de la fusion du fusible et remédier au
problme avant de remplacer un fusible (risque d'incendie).
Le set d'outillage de bord est accessible aprs ouverture de la
selle (voir p.44), il comprend :
1) : contrôleur de pression.
2) : clé bougie.
3) : clé plate 10/12 mm.
4) : tournevis empreinte fente plate / Phillips.
5) : manche de tournevis
6) : étui de rangement
7) : Cliquet pour clé bougie + clé 10-12 mm
8) : Clé de réglage amortisseur (voir p.46)
MXU 500 IRS DX EFI type A5
Page 45
