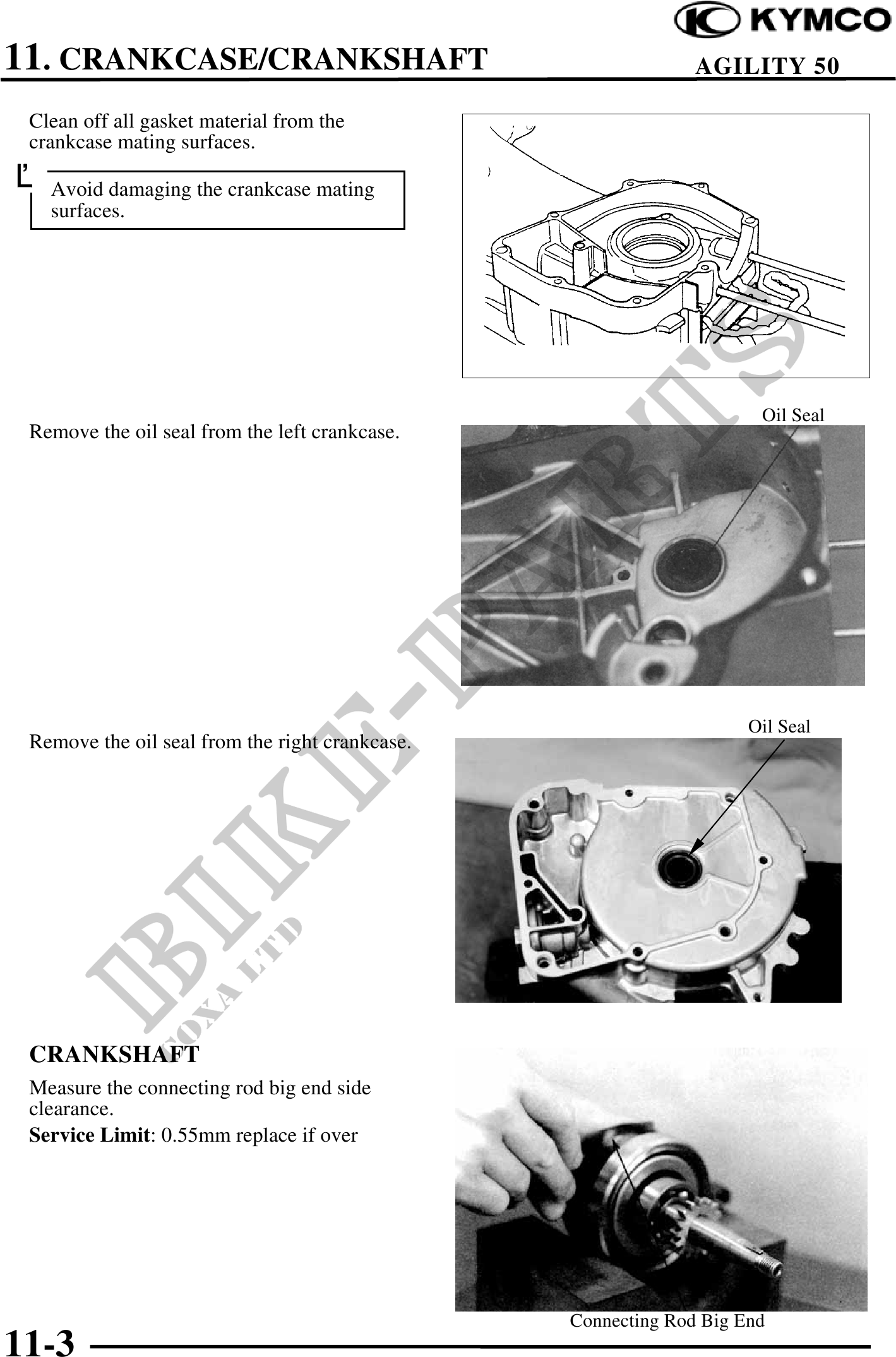

          11. CRANKCASE/CRANKSHAFT                                       AGILITY 50

 Clean off all gasket material from the
 crankcase mating surfaces.
 Avoid damaging the crankcase mating
   surfaces.




                                                                      Oil Seal
 Remove the oil seal from the left crankcase.




                                                                     Oil Seal
 Remove the oil seal from the right crankcase.




 CRANKSHAFT
 Measure the connecting rod big end side
 clearance.
 Service Limit: 0.55mm replace if over




                                                 Connecting Rod Big End
11-3
