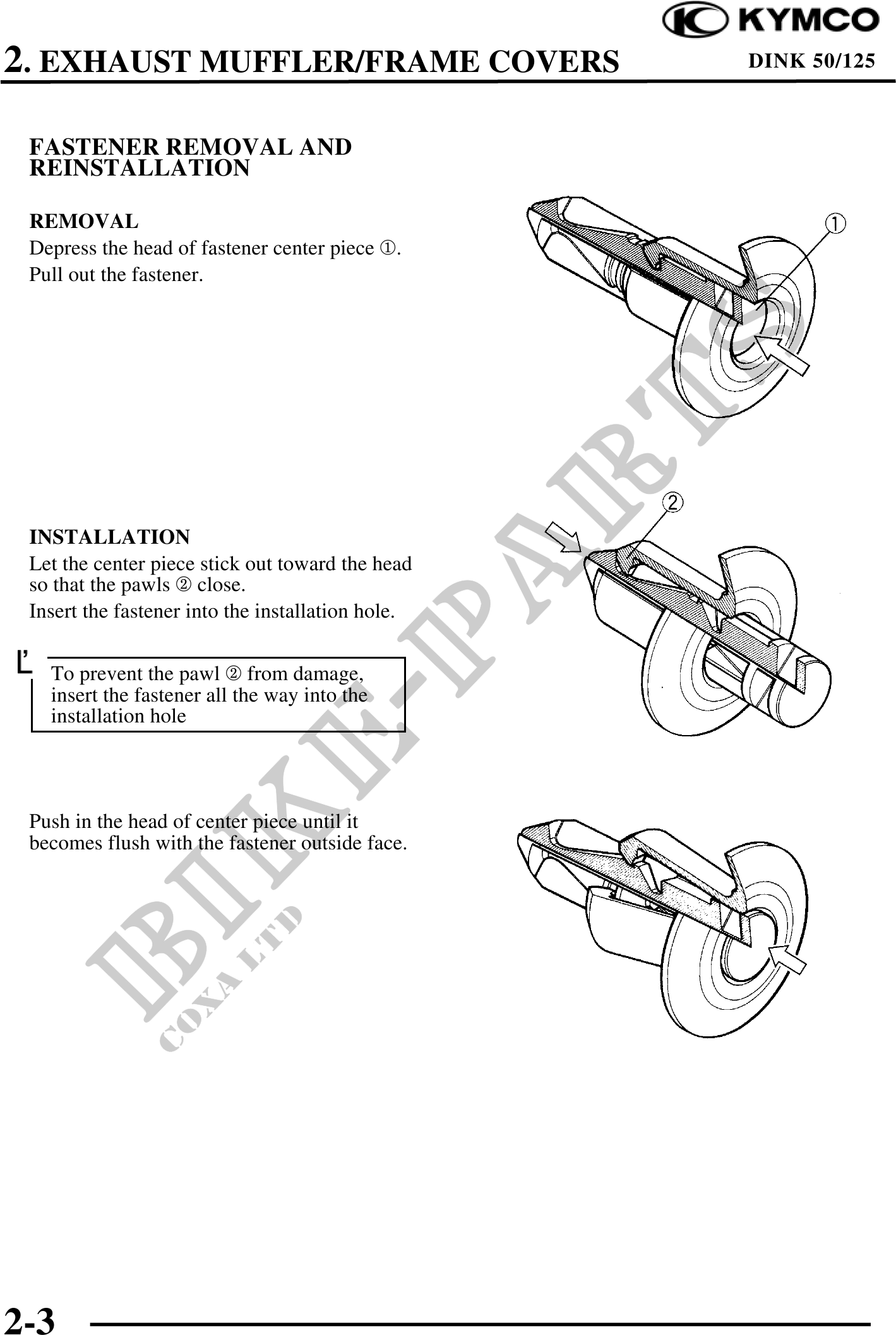

          2. EXHAUST MUFFLER/FRAME COVERS                    DINK 50/125



 FASTENER REMOVAL AND
 REINSTALLATION

 REMOVAL
 Depress the head of fastener center piece    .
 Pull out the fastener.




 INSTALLATION
 Let the center piece stick out toward the head
 so that the pawls close.
 Insert the fastener into the installation hole.

 To prevent the pawl         from damage,
   insert the fastener all the way into the
   installation hole




 Push in the head of center piece until it
 becomes flush with the fastener outside face.




2-3
