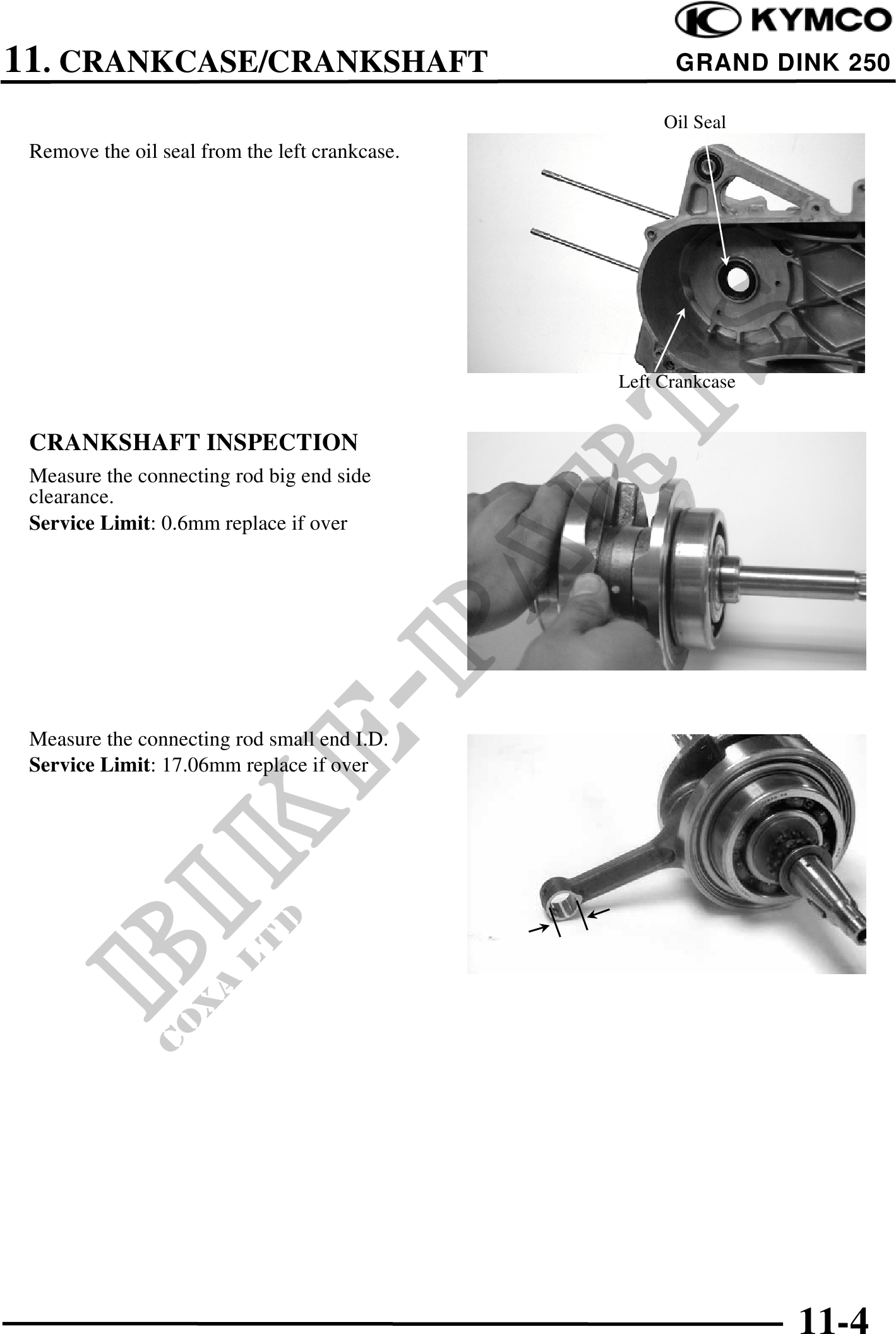

          11. CRANKCASE/CRANKSHAFT                              GRAND DINK 250

                                                     Oil Seal
 Remove the oil seal from the left crankcase.




                                                Left Crankcase


 CRANKSHAFT INSPECTION
 Measure the connecting rod big end side
 clearance.
 Service Limit: 0.6mm replace if over




 Measure the connecting rod small end I.D.
 Service Limit: 17.06mm replace if over




                                                                 11-4
