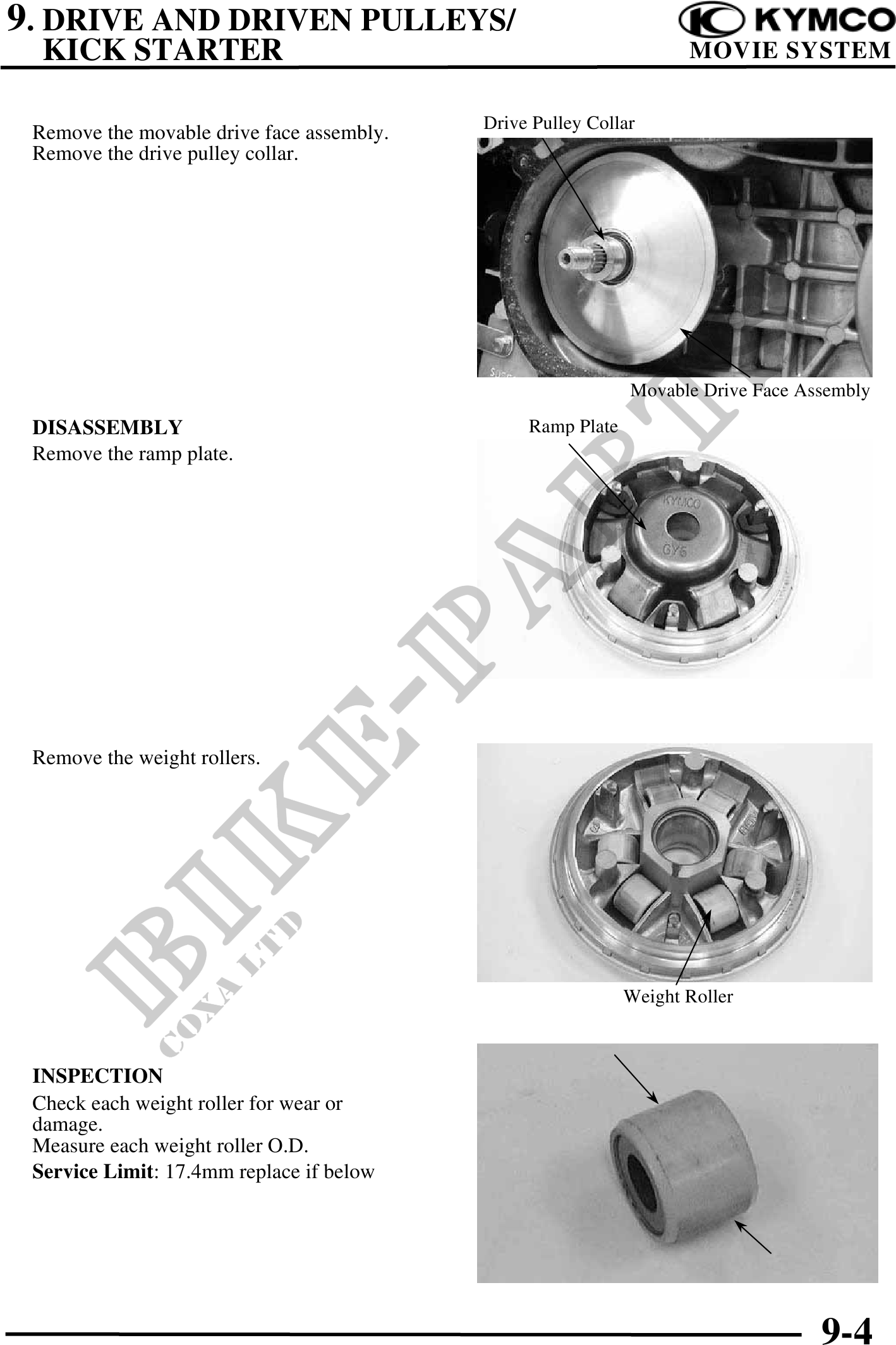

          9. DRIVE AND DRIVEN PULLEYS/
  KICK STARTER                                                      MOVIE SYSTEM

                                           Drive Pulley Collar
 Remove the movable drive face assembly.
 Remove the drive pulley collar.




                                                             Movable Drive Face Assembly
 DISASSEMBLY                                    Ramp Plate
 Remove the ramp plate.




 Remove the weight rollers.




                                                             Weight Roller



 INSPECTION
 Check each weight roller for wear or
 damage.
 Measure each weight roller O.D.
 Service Limit: 17.4mm replace if below




                                                                                  9-4
