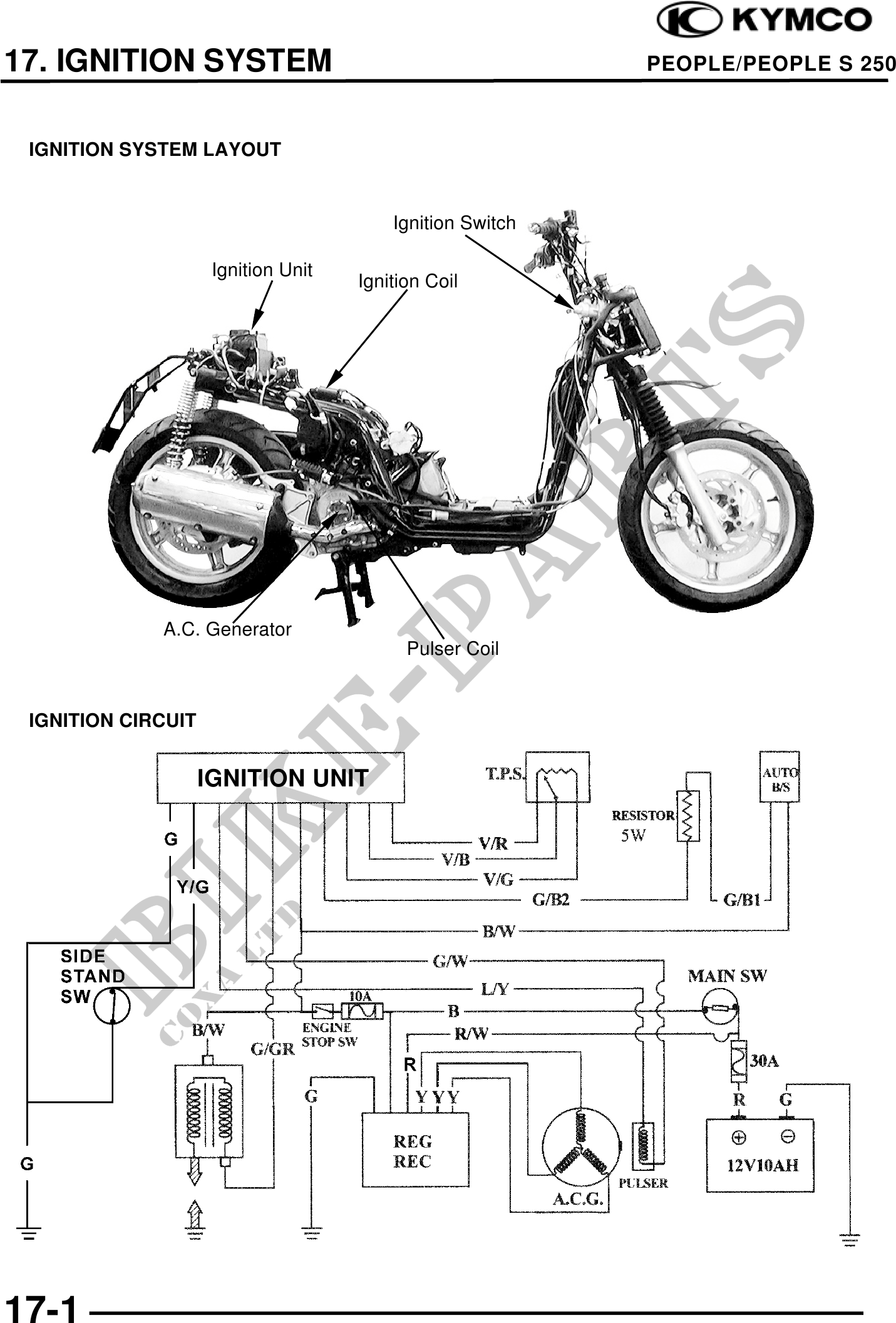

          17. IGNITION SYSTEM                                        PEOPLE/PEOPLE S 250



 IGNITION SYSTEM LAYOUT


                                         Ignition Switch

                     Ignition Unit
                                     Ignition Coil




             A.C. Generator
                                           Pulser Coil


 IGNITION CIRCUIT


                    IGNITION UNIT




17-1
