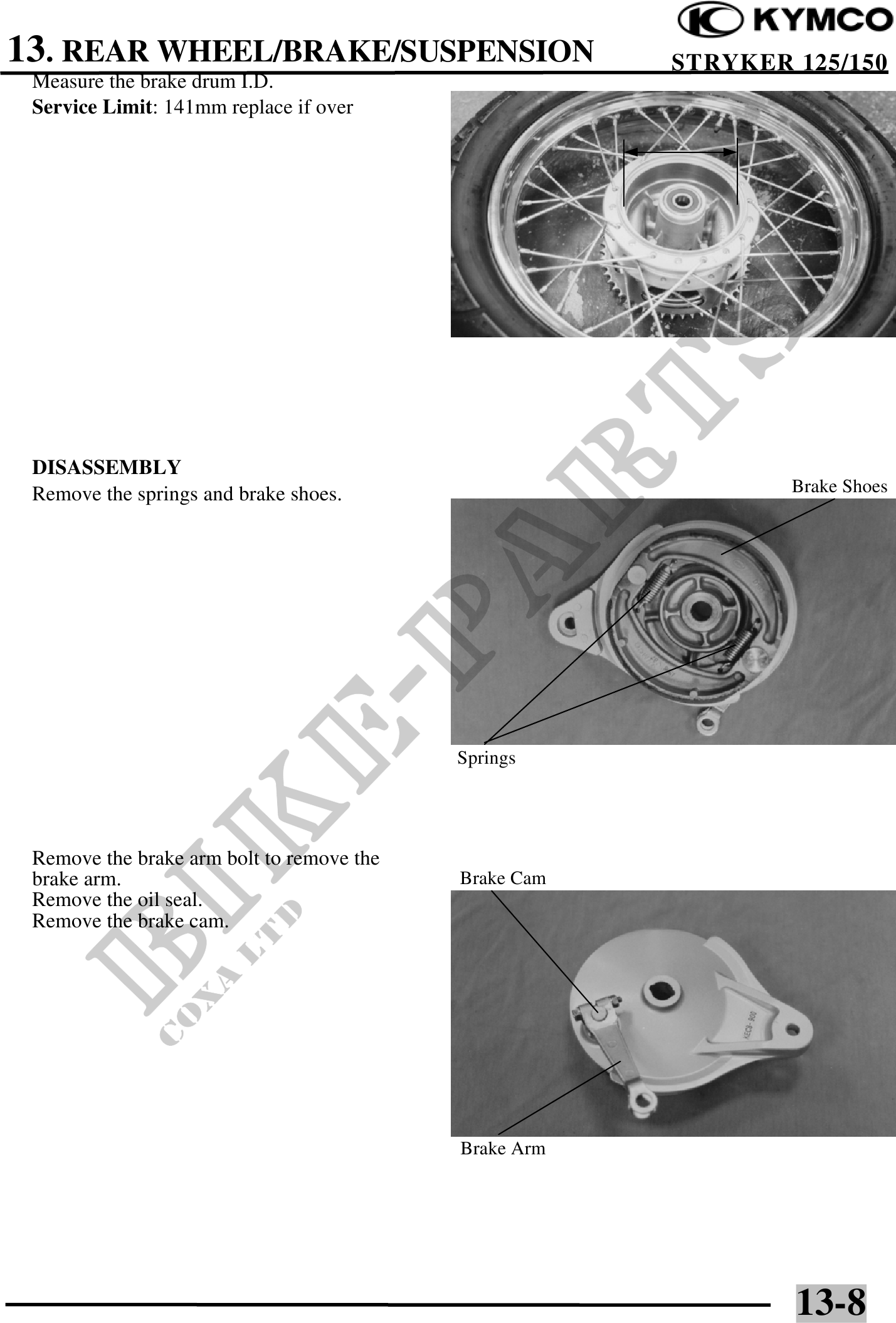

          13. REAR WHEEL/BRAKE/SUSPENSION                        STRYKER 125/150
 Measure the brake drum I.D.
 Service Limit: 141mm replace if over




 DISASSEMBLY
 Remove the springs and brake shoes.                           Brake Shoes




                                           Springs




 Remove the brake arm bolt to remove the
 brake arm.                                Brake Cam
 Remove the oil seal.
 Remove the brake cam.




                                           Brake Arm




                                                               13-8
