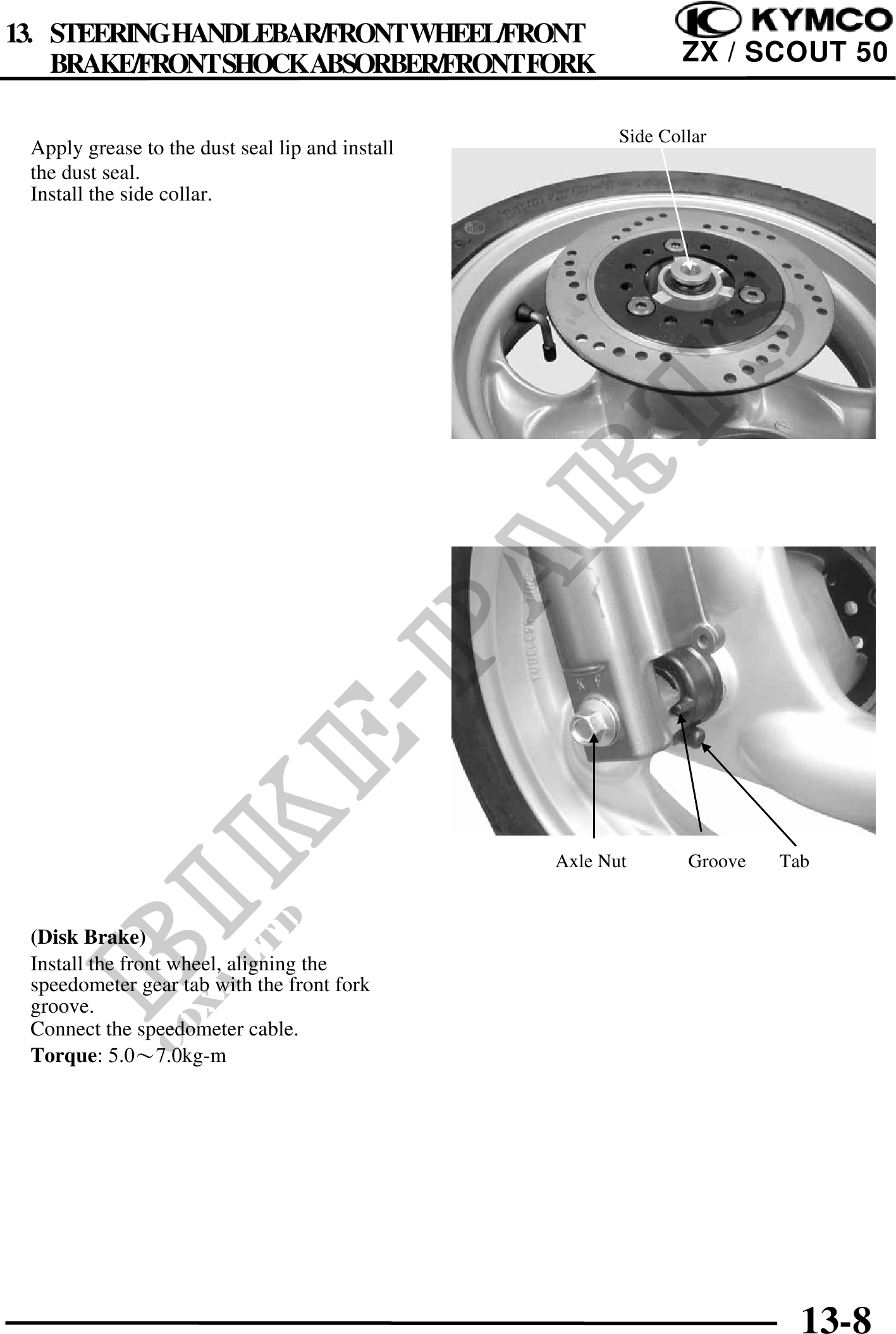

          13. STEERINGHANDLEBAR/FRONTWHEEL/FRONT
    BRAKE/FRONTSHOCKABSORBER/FRONTFORK                         ZX / SCOUT 50

                                                        Side Collar
 Apply grease to the dust seal lip and install
 the dust seal.
 Install the side collar.




                                                 Axle Nut       Groove   Tab


 (Disk Brake)
 Install the front wheel, aligning the
 speedometer gear tab with the front fork
 groove.
 Connect the speedometer cable.
 Torque: 5.07.0kg-m




                                                                           13-8
