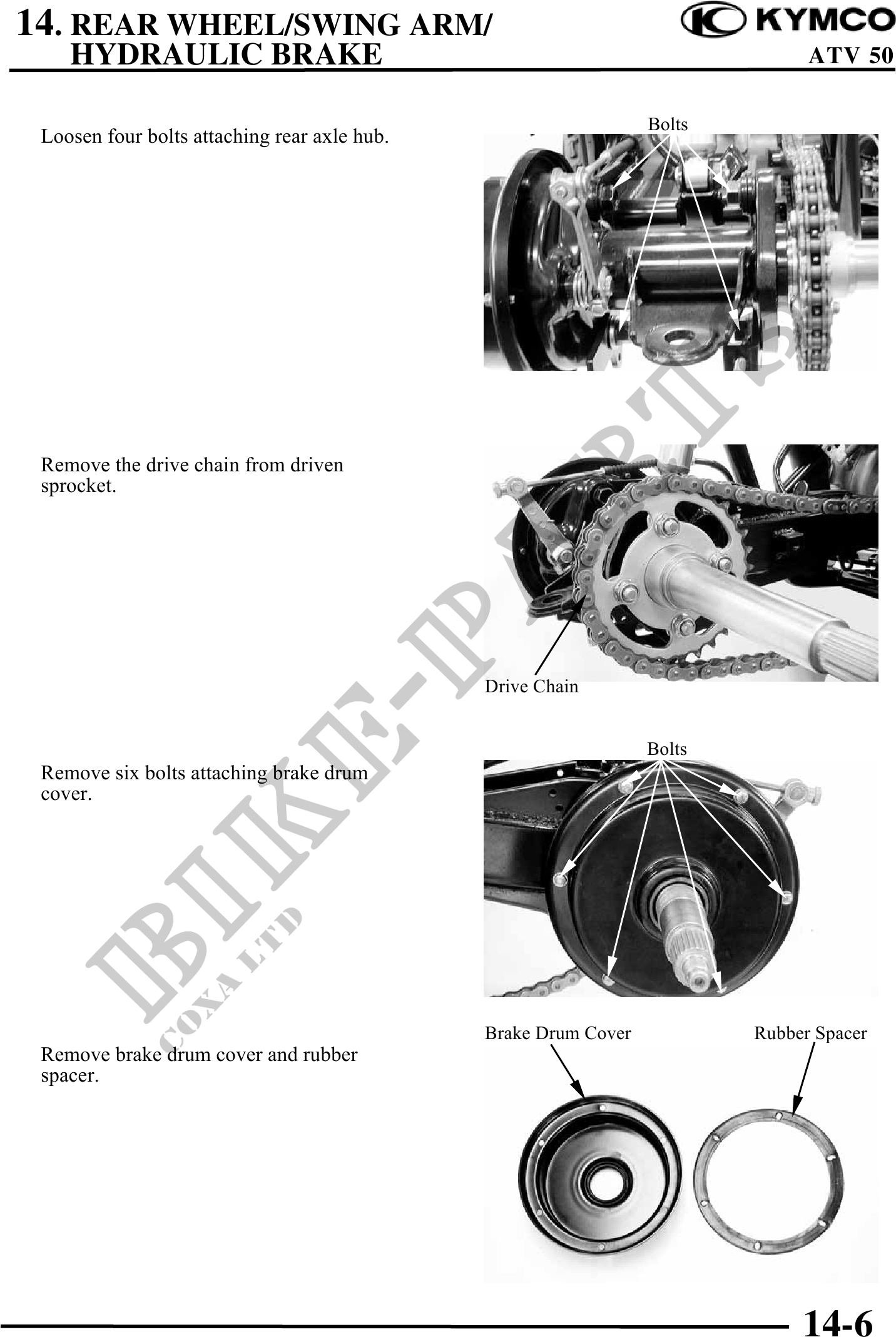

          14. REAR WHEEL/SWING ARM/
    HYDRAULIC BRAKE                                                            ATV 50

                                                                 Bolts
 Loosen four bolts attaching rear axle hub.




 Remove the drive chain from driven
 sprocket.




                                              Drive Chain


                                                                 Bolts
 Remove six bolts attaching brake drum
 cover.




                                              Brake Drum Cover           Rubber Spacer
 Remove brake drum cover and rubber
 spacer.




                                                                              14-6
