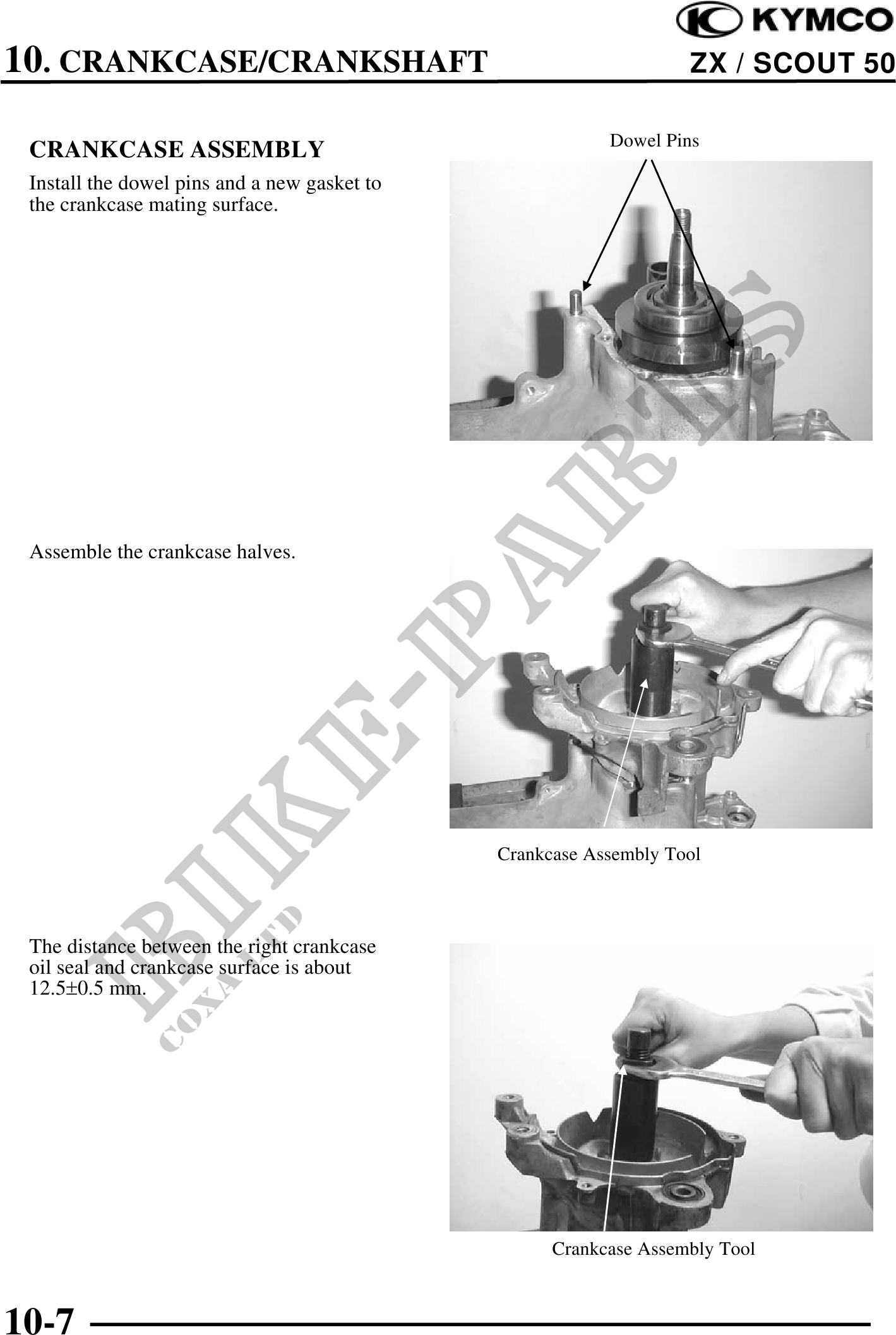

          10. CRANKCASE/CRANKSHAFT                                           ZX / SCOUT 50

                                                          Dowel Pins
 CRANKCASE ASSEMBLY
 Install the dowel pins and a new gasket to
 the crankcase mating surface.




 Assemble the crankcase halves.




                                              Crankcase Assembly Tool



 The distance between the right crankcase
 oil seal and crankcase surface is about
 12.50.5 mm.




                                                    Crankcase Assembly Tool



10-7
