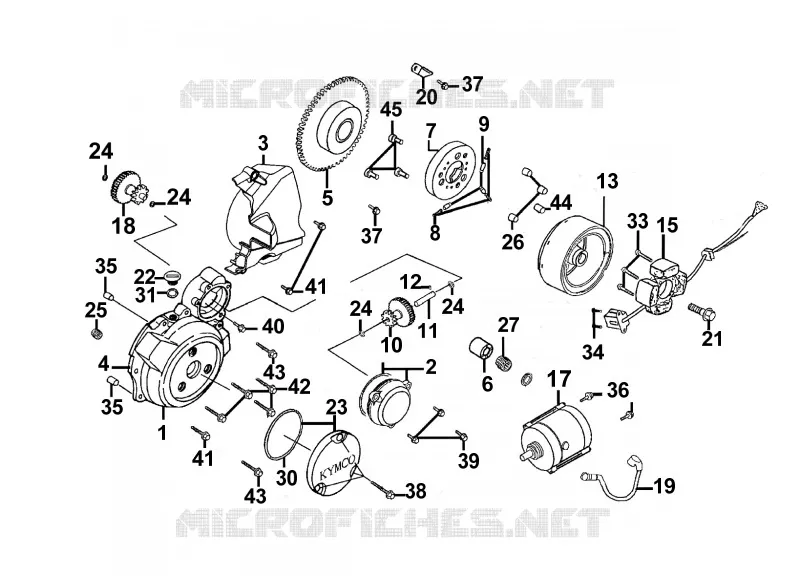

Vue éclatée

PIECES D'ENTRETIEN

ALLUMAGE POUR KYMCO QUANNON 125 4T EURO III

AMORTISSEUR

(1) 11341-LBE8-900-NEA

CARTER DALLUMAGE (NOIR MAT)

(2) 1135A-LEC8-E00-NEA

CAPOT DE DEMARREUR (NOIR MAT)

(3) 11361-LEC8-E00-NEP

CARTER DE SORTIE DE BOITE (NOIR MAT FONCE)

(4) 11395-KEC2-980

JOINT DE COUVERCLE GAUCHE

(5) 28110-KKA7-900

COURONNE DE DEMARREUR

(6) 28114-KKA7-900

ENTRETOISE DE DEMARREUR

(7) 28120-GFY6-315

ROUE FOLLE DE DEMARREUR (VIS DE FIXATION 8 MM)

(8) 28125-4F26-C00

RESSORT DE GALETS

(9) 28126-KUDU-900

SIEGE DAPPUI DE GALET

(10) 28130-KBE2-981

PIGNON INTERMEDIAIRE (18 DTS/62 DTS)

(11) 28132-KGG7-001

AXE DE PIGNON INTERMEDIAIRE

(12) 30905-2F16-001

GOUPILLE (3X5,2)

(13) 31110-LEC8-E0A

VOLANT MAGNETIQUE D402

(13) 31110-LEC8-E0B

VOLANT MAGNETIQUE D406

(15) 31120-LEC8-E0A

STATOR (D402)

(15) 31120-LEC8-E0B

STATOR (D406)

(17) 31210-LEC8-E00

DEMARREUR

(18) 31241-KBE2-981

PIGNON DENTRAINEMENT DEMARREUR (14 DTS/16 DTS)

(19) 32410-LEC8-E00

CABLE DE DEMARREUR

(20) 32976-1G07-001

PASSE CABLE

(21) 90023-KGG7-001

VIS DE VOLANT MAGNETIQUE

(22) 90084-KKF9-901-NEA

VIS DE VISU DALLUMAGE (NOIR MAT)

(23) 9008A-LBF3-800-NEA

CAPOT DE CARTER DALLUMAGE (NOIR MAT)

(24) 90474-1G47-001

RONDELLE PLATE (0,50X10,50X17,82)

(25) 91021-1H48-005

ROULEMENT A AIGUILLES (10X10)

(26) 91101-1K79-711

GALET DE ROUE FOLLE (10X10)

(27) 91104-KEC8-90A-B

ROULEMENT A AIGUILLES (22X28X17V2)

(30) 91302-5G67-004

JOINT TORIQUE(31X27,4X2,4)

(31) 91303-3G77-001

JOINT TORIQUE(18X13,8X2,5)

(32) 91359-3A71-004

JOINT TORIQUE(68X63X3)

(33) 92201-05025-0G

VIS A TETE HEXAGONALE (M05X25)

(34) 93500-05016-0H

VIS A TETE PLATE CRUCIFORME (M05X16)

(35) 94301-10140

DOUILLE DE CENTRAGE (10X14)

(36) 95701-06028-02

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X28)(ARGENT)

(37) 96001-06012-08

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X12)(OR)

(38) 96001-06014-06

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X14)(NOIR)

(39) 96001-06020-02

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X20)(ARGENT)

(40) 96001-06025-06

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X25/19)(NOIR)

(41) 96001-06028-060

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X28/19)(NOIR)

(42) 96001-06040-02

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X40/20)(ARGENT)

(43) 96001-06050-02

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X50/20)(ARGENT)

(44) 96220-60100

GALET DE ROUE FOLLE (6,0X10)

(45) 96600-08015-16

VIS A TETE CYLINDRIQUE A SIX PANS CREUX (M08X15)(ARGENT)

	Référence	Désignation	Qté
# 1	11341-LBE8-900-NEA	CARTER DALLUMAGE (NOIR MAT)	100,73 €
# 2	1135A-LEC8-E00-NEA	CAPOT DE DEMARREUR (NOIR MAT)	15,63 €
# 3	11361-LEC8-E00-NEP	CARTER DE SORTIE DE BOITE (NOIR MAT FONCE)	16,03 €
# 4	11395-KEC2-980	JOINT DE COUVERCLE GAUCHE	7,96 €
# 5	28110-KKA7-900	COURONNE DE DEMARREUR	57,38 €
# 6	28114-KKA7-900	ENTRETOISE DE DEMARREUR	6,75 €
# 7	28120-GFY6-315	ROUE FOLLE DE DEMARREUR (VIS DE FIXATION 8 MM)	68,46 €
# 8	28125-4F26-C00	RESSORT DE GALETS	1,72 €
# 9	28126-KUDU-900	SIEGE DAPPUI DE GALET	2,52 €
# 10	28130-KBE2-981	PIGNON INTERMEDIAIRE (18 DTS/62 DTS)	Contactez nous	0,00 €
# 11	28132-KGG7-001	AXE DE PIGNON INTERMEDIAIRE	2,32 €
# 12	30905-2F16-001	GOUPILLE (3X5, 2)	2,32 €
# 13	31110-LEC8-E0A	VOLANT MAGNETIQUE D402	105,78 €
# 13	31110-LEC8-E0B	VOLANT MAGNETIQUE D406	Contactez nous	0,00 €
# 15	31120-LEC8-E0A	STATOR (D402)	115,86 €
# 15	31120-LEC8-E0B	STATOR (D406)	115,86 €
# 17	31210-LEC8-E00	DEMARREUR	141,06 €
# 18	31241-KBE2-981	PIGNON DENTRAINEMENT DEMARREUR (14 DTS/16 DTS)	30,15 €
# 19	32410-LEC8-E00	CABLE DE DEMARREUR	Contactez nous	0,00 €
# 20	32976-1G07-001	PASSE CABLE	1,51 €
# 21	90023-KGG7-001	VIS DE VOLANT MAGNETIQUE	1,82 €
# 22	90084-KKF9-901-NEA	VIS DE VISU DALLUMAGE (NOIR MAT)	5,95 €
# 23	9008A-LBF3-800-NEA	CAPOT DE CARTER DALLUMAGE (NOIR MAT)	13,61 €
# 24	90474-1G47-001	RONDELLE PLATE (0, 50X10, 50X17, 82)	1,21 €
# 25	91021-1H48-005	ROULEMENT A AIGUILLES (10X10)	7,96 €
# 26	91101-1K79-711	GALET DE ROUE FOLLE (10X10)	3,53 €
# 27	91104-KEC8-90A-B	ROULEMENT A AIGUILLES (22X28X17V2)	13,61 €
# 30	91302-5G67-004	JOINT TORIQUE(31X27, 4X2, 4)	1,11 €
# 31	91303-3G77-001	JOINT TORIQUE(18X13, 8X2, 5)	1,51 €
# 32	91359-3A71-004	JOINT TORIQUE(68X63X3)	1,82 €
# 33	92201-05025-0G	VIS A TETE HEXAGONALE (M05X25)	1,82 €
# 34	93500-05016-0H	VIS A TETE PLATE CRUCIFORME (M05X16)	Contactez nous	0,00 €
# 35	94301-10140	DOUILLE DE CENTRAGE (10X14)	1,42 €
# 36	95701-06028-02	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X28)(ARGENT)	1,51 €
# 37	96001-06012-08	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X12)(OR)	1,42 €
# 38	96001-06014-06	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X14)(NOIR)	1,51 €
# 39	96001-06020-02	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X20)(ARGENT)	1,72 €
# 40	96001-06025-06	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X25/19)(NOIR)	1,72 €
# 41	96001-06028-060	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X28/19)(NOIR)	5,24 €
# 42	96001-06040-02	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X40/20)(ARGENT)	2,32 €
# 43	96001-06050-02	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X50/20)(ARGENT)	2,12 €
# 44	96220-60100	GALET DE ROUE FOLLE (6, 0X10)	0,81 €
# 45	96600-08015-16	VIS A TETE CYLINDRIQUE A SIX PANS CREUX (M08X15)(ARGENT)	2,52 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Kymco. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ALLUMAGE de votre Kymco QUANNON 125 4T EURO III de QUANNON. Nous restons à votre disposition pour toute question.
