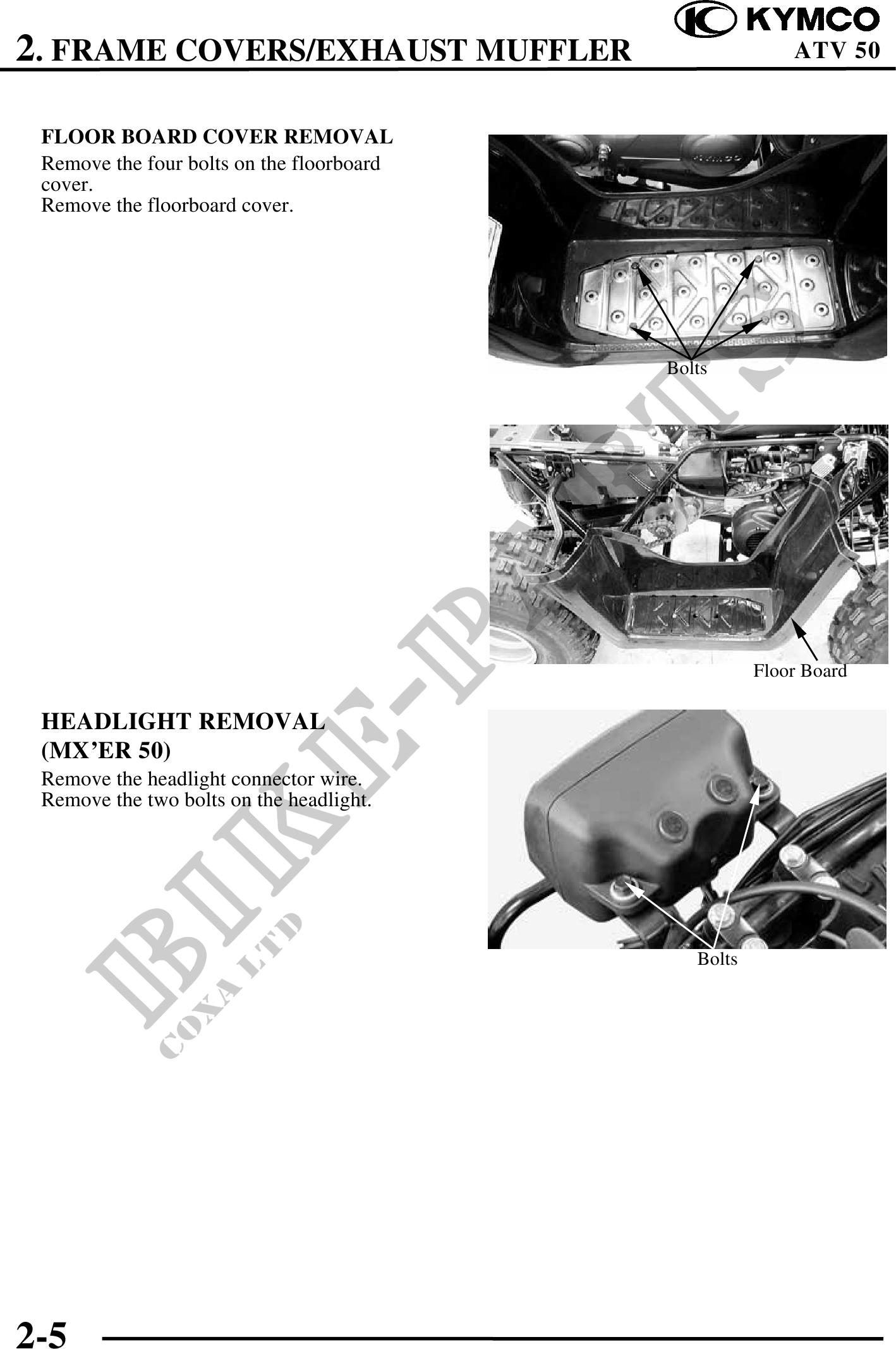

          2. FRAME COVERS/EXHAUST MUFFLER                           ATV 50


 FLOOR BOARD COVER REMOVAL
 Remove the four bolts on the floorboard
 cover.
 Remove the floorboard cover.




                                           Bolts




                                                      Floor Board

 HEADLIGHT REMOVAL
 (MX'ER 50)
 Remove the headlight connector wire.
 Remove the two bolts on the headlight.




                                              Bolts




2-5
