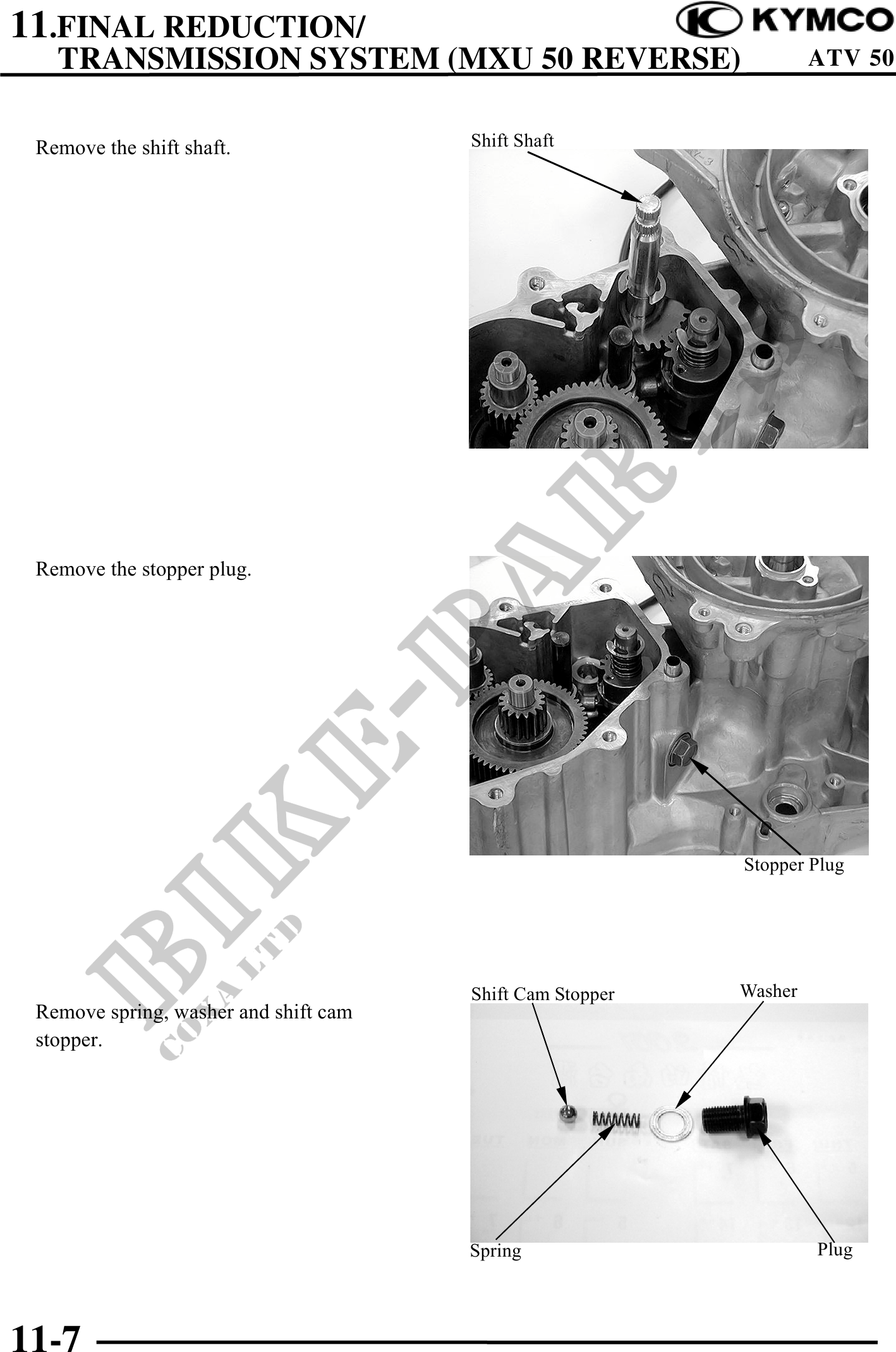

          11.FINAL REDUCTION/
   TRANSMISSION SYSTEM (MXU 50 REVERSE)                             ATV 50


 Remove the shift shaft.               Shift Shaft




 Remove the stopper plug.




                                                           Stopper Plug




                                       Shift Cam Stopper   Washer
 Remove spring, washer and shift cam
 stopper.




                                       Spring                       Plug




11-7
