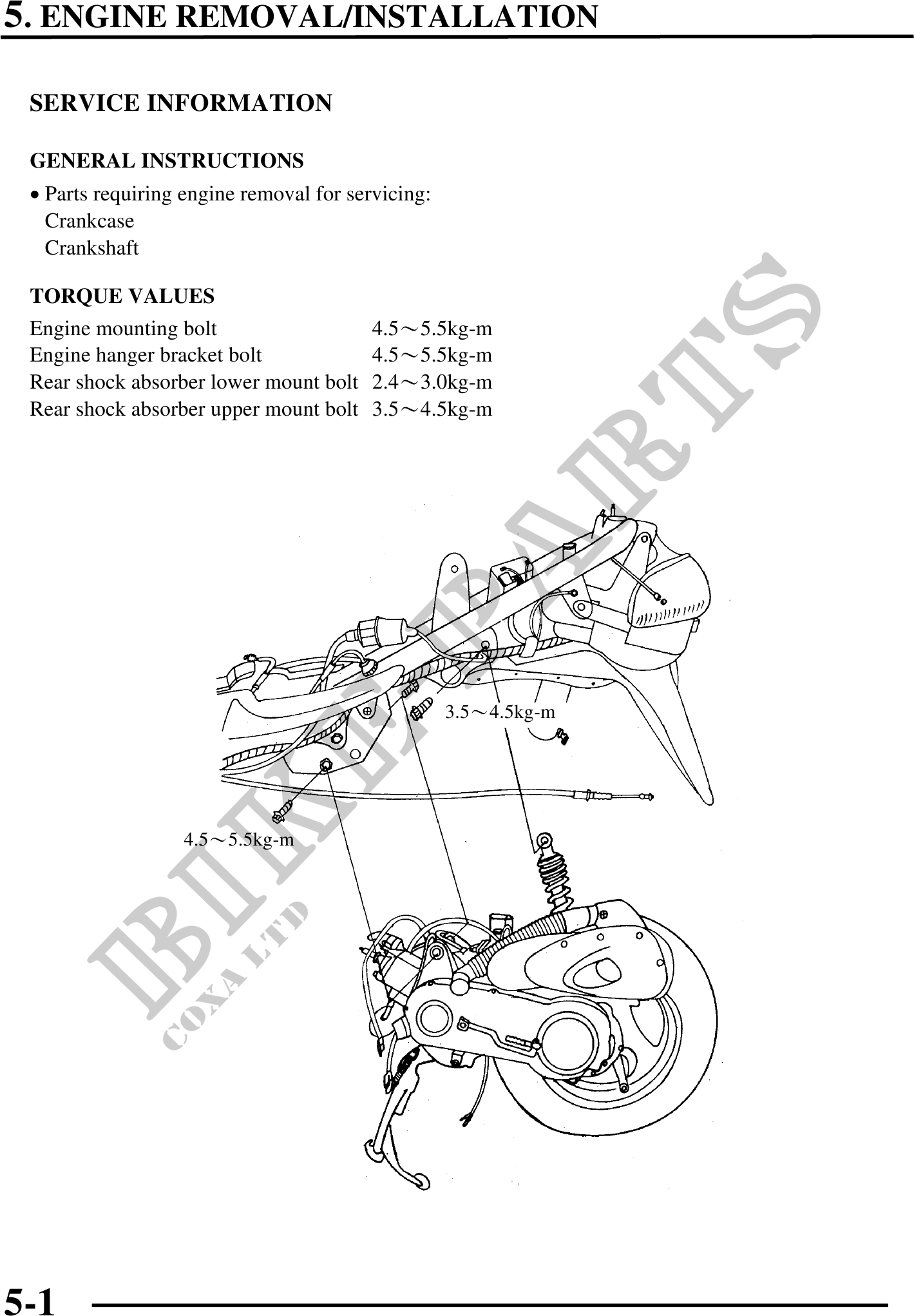

          5. ENGINE REMOVAL/INSTALLATION

 SERVICE INFORMATION

 GENERAL INSTRUCTIONS
 · Parts requiring engine removal for servicing:
   Crankcase
   Crankshaft

 TORQUE VALUES
 Engine mounting bolt                    4.55.5kg-m
 Engine hanger bracket bolt              4.55.5kg-m
 Rear shock absorber lower mount bolt    2.43.0kg-m
 Rear shock absorber upper mount bolt    3.54.5kg-m




                                                   3.54.5kg-m




                   4.55.5kg-m




5-1
