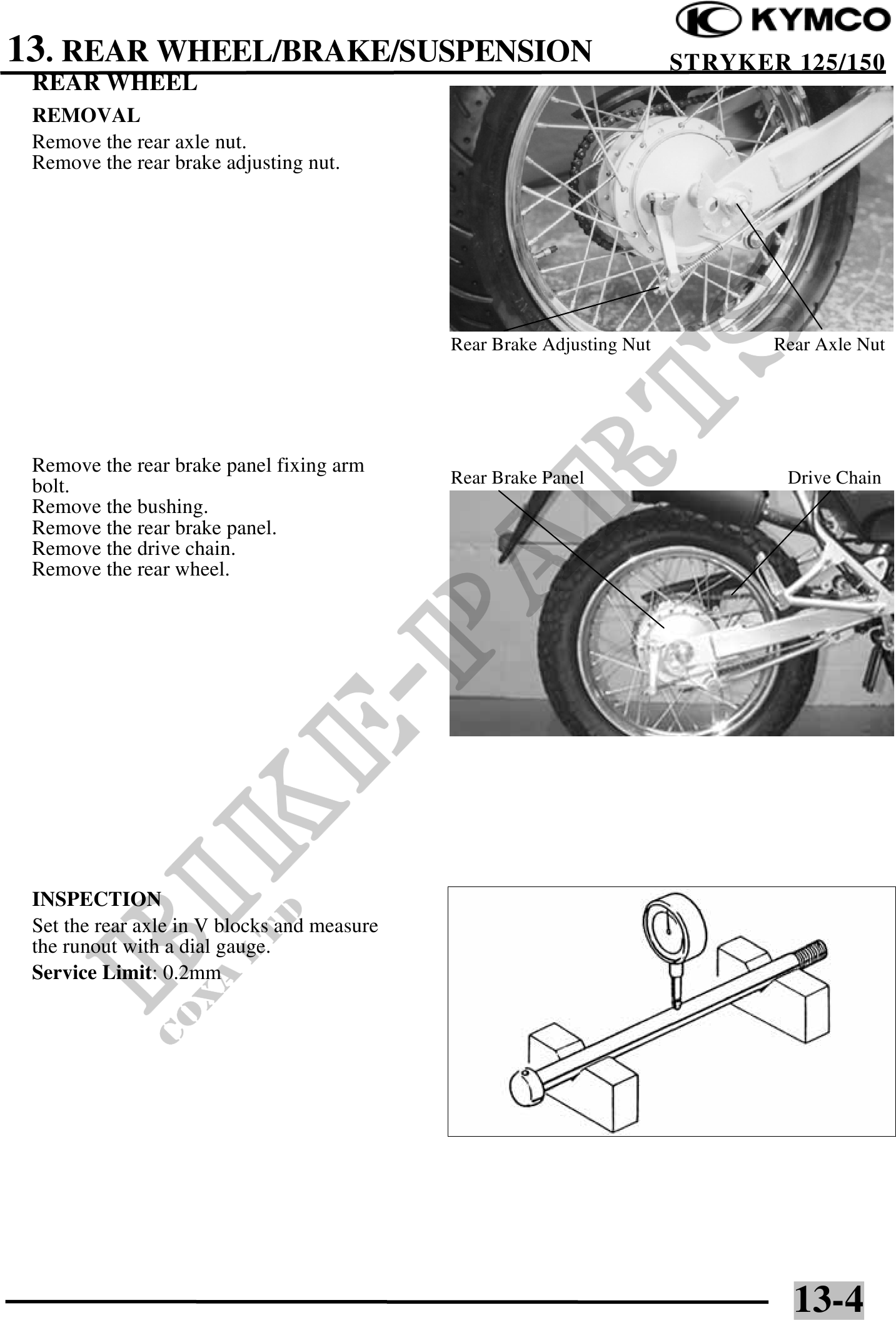

          13. REAR WHEEL/BRAKE/SUSPENSION                                         STRYKER 125/150
 REAR WHEEL
 REMOVAL
 Remove the rear axle nut.
 Remove the rear brake adjusting nut.




                                             Rear Brake Adjusting Nut          Rear Axle Nut




 Remove the rear brake panel fixing arm
 bolt.                                       Rear Brake Panel                   Drive Chain
 Remove the bushing.
 Remove the rear brake panel.
 Remove the drive chain.
 Remove the rear wheel.




 INSPECTION
 Set the rear axle in V blocks and measure
 the runout with a dial gauge.
 Service Limit: 0.2mm




                                                                                 13-4
