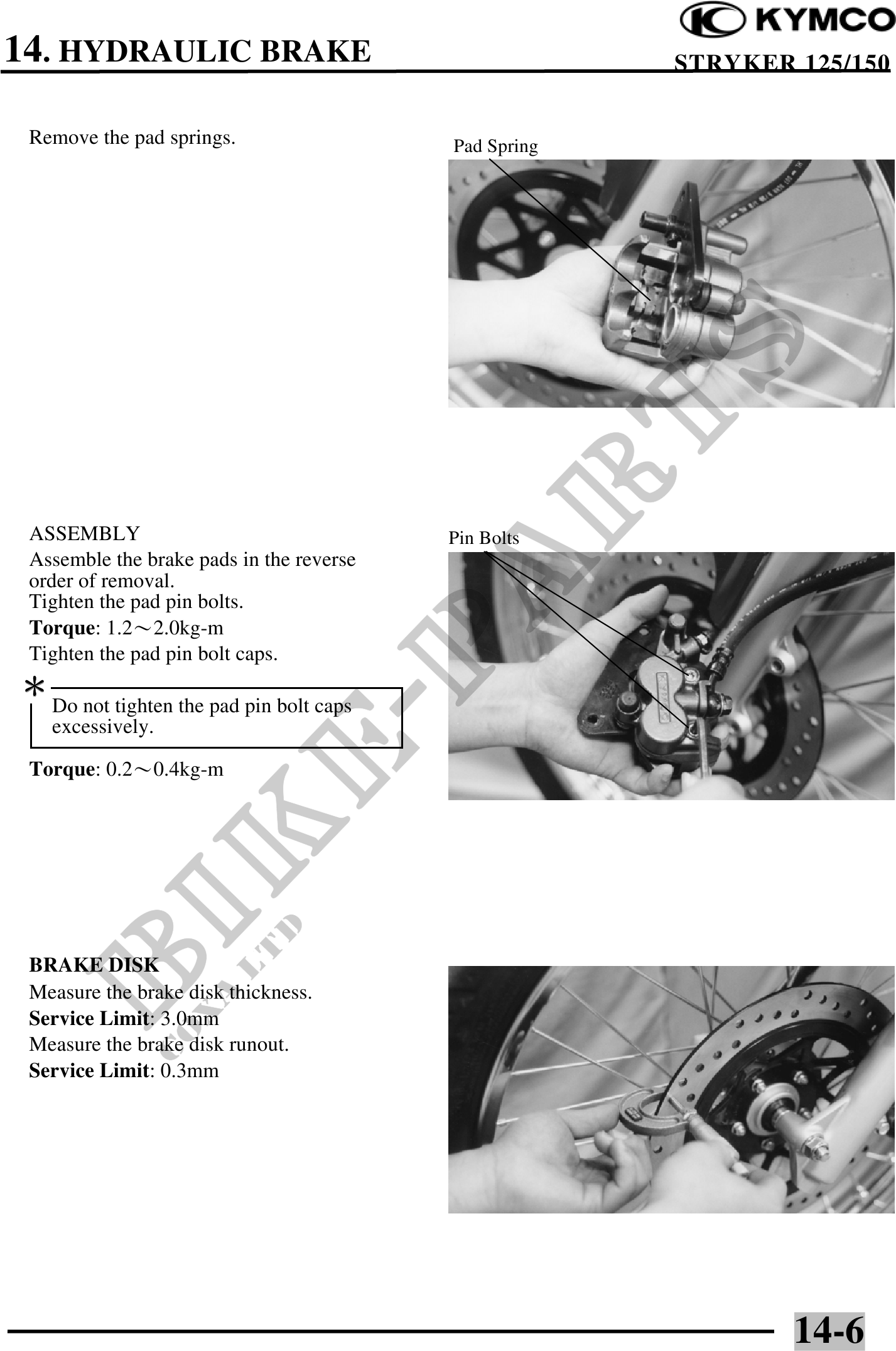

          14. HYDRAULIC BRAKE                                    STRYKER 125/150


 Remove the pad springs.                  Pad Spring




 ASSEMBLY                                 Pin Bolts
 Assemble the brake pads in the reverse
 order of removal.
 Tighten the pad pin bolts.
 Torque: 1.22.0kg-m
 Tighten the pad pin bolt caps.

   Do not tighten the pad pin bolt caps
   excessively.

 Torque: 0.20.4kg-m




 BRAKE DISK
 Measure the brake disk thickness.
 Service Limit: 3.0mm
 Measure the brake disk runout.
 Service Limit: 0.3mm




                                                               14-6
