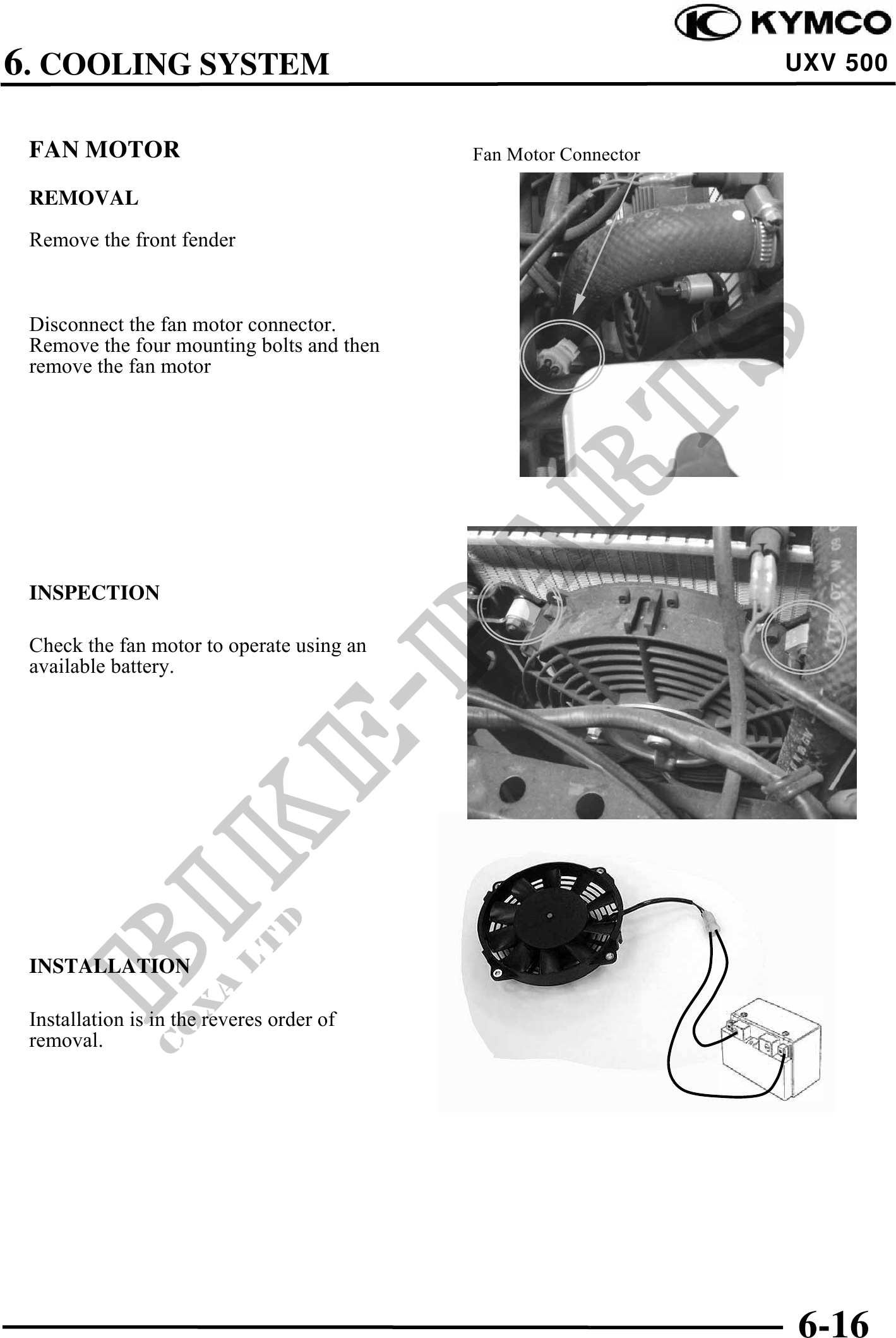

          6. COOLING SYSTEM                                                UXV 500


 FAN MOTOR                                 Fan Motor Connector

 REMOVAL

 Remove the front fender



 Disconnect the fan motor connector.
 Remove the four mounting bolts and then
 remove the fan motor




 INSPECTION

 Check the fan motor to operate using an
 available battery.




 INSTALLATION

 Installation is in the reveres order of
 removal.




                                                                 6-16
