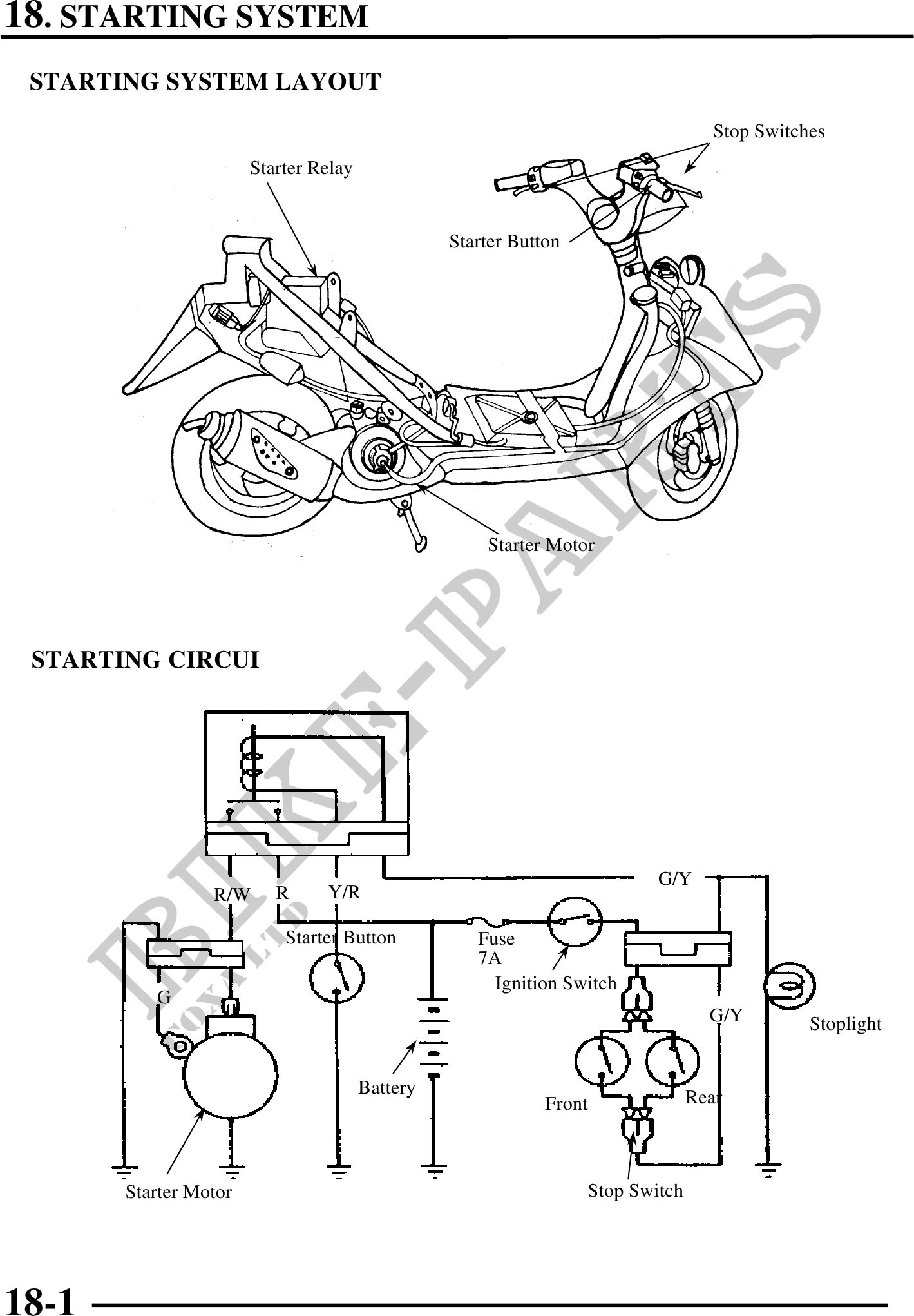

          18. STARTING SYSTEM
 STARTING SYSTEM LAYOUT
                                                                                   Stop Switches
                       Starter Relay


                                                 Starter Button




                                                     Starter Motor




 STARTING CIRCUI




                                                                          G/Y
                 R/W      R     Y/R

                           Starter Button           Fuse
                                                    7A
                                                      Ignition Switch
          G
                                                                                  G/Y         Stoplight


                                       Battery
                                                             Front              Rear



       Starter Motor                                              Stop Switch




18-1
